高定位精度

精密齒輪研磨，齒面光滑，齒形精準。
背隙可達到<1 arcmin

省空間設計

較一般輸出軸型減速機長度短，適用於有限空間設計。

易安裝

減速機聯接板及輸入軸孔尺寸採彈性設計，能與各廠牌的伺服馬達相結合。

免保養

採用高級鎳鉻鉬合金鋼材，經深層的滲碳硬化處理後，再經精密齒面研磨，使得齒輪剛性大，且齒面光滑耐磨性佳，可延長使用壽命。
採用德製優質人工合成潤滑油，流動性佳，富含極壓抗壓劑，齒箱內各零件間充分得到潤滑及保護，可免換潤滑油。
採用特製高品質、耐熱、耐磨不易變質之油封、使得密封性佳。

規格單段
規格雙段

DG 技術資料 (單段) 減速比 4/5/7/10

規格		減速比	DG164	DG290	DG310	DG440	DG500	DG655	DG785
最大加速扭矩 (1) T2B	Nm	4	58	145	360	710	1700	3600	6100
		5	58	145	360	710	1700	3600	6100
		7	55	125	335	650	1650	3350	5050
		10	36	100	260	500	1300	2000	3500
緊急停止扭矩(2) T2Not	Nm	4	115	310	700	1260	3250	8800	15000
		5	115	310	700	1260	3250	8800	15000
		7	105	270	625	1150	2800	8300	13650
		10	100	220	500	900	2300	5000	10500
額定輸出扭矩 T2N	Nm	4	30	80	190	375	800	2250	3300
		5	30	80	190	375	800	2250	3300
		7	28	75	175	340	750	1830	2820
		10	18	60	125	265	700	1050	1750
額定輸入轉速 n1N	rpm	4	3300	3000	2300	2000	1500	1200	1000
		5	3300	3000	2300	2000	1500	1200	1000
		7	4000	3200	2600	2500	2200	1700	1500
		10	4000	3200	2600	2500	2200	1700	1500
最大輸入轉速 n1Max	rpm	4	6000	6000	4500	4000	3500	2500	2200
		5	6000	6000	4500	4000	3500	2500	2200
		7	6000	6000	4500	4000	3500	2500	2200
		10	6000	6000	4500	4000	3500	2500	2200
軸向負荷力(3) Famax	N	4	1650	2200	4200	6150	10000	33000	50000
		5	1650	2200	4200	6150	10000	33000	50000
		7	1650	2200	4200	6150	10000	33000	50000
		10	1650	2200	4200	6150	10000	33000	50000
精密背隙	arcmin	4	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		5	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		7	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		10	≤2	≤1	≤1	≤1	≤1	≤2	≤2
標準背隙	arcmin	4	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		5	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		7	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		10	≤4	≤3	≤3	≤3	≤3	≤3	≤3
扭轉剛性	Nm/arcmin	4	12	32	83	155	580	950	1380
		5	12	32	83	155	580	950	1380
		7	12	32	83	155	580	950	1380
		10	12	32	83	155	580	950	1380
滿載時使用效率	%	4	≥97	≥97	≥97	≥97	≥97	≥97	≥97
		5	≥97	≥97	≥97	≥97	≥97	≥97	≥97
		7	≥97	≥97	≥97	≥97	≥97	≥97	≥97
		10	≥97	≥97	≥97	≥97	≥97	≥97	≥97
使用壽命 LH2	h	4	20000	20000	20000	20000	20000	20000	20000
		5	20000	20000	20000	20000	20000	20000	20000
		7	20000	20000	20000	20000	20000	20000	20000
		10	20000	20000	20000	20000	20000	20000	20000
重量	kg	4	1.6	4.0	7.0	14.5	31	62	83.5
		5	1.6	4.0	7.0	14.5	31	62	83.5
		7	1.6	4.0	7.0	14.5	31	62	83.5
		10	1.6	4.0	7.0	14.5	31	62	83.5
噪音值(4)	dB	4	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		5	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		7	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		10	≤60	≤62	≤65	≤65	≤66	≤68	≤68
使用溫度範圍	°C	4	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		5	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		7	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		10	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
防護等級		4	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		5	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		7	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		10	IP64	IP64	IP64	IP64	IP64	IP64	IP64
潤滑油		4	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		5	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		7	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		10	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
轉動慣量	kg‧cm2	4	0.32	0.65	4.40	9.10	30.45	-	-
		5	0.31	0.63	4.33	8.90	28.85	52.92	108.05
		7	0.29	0.62	4.25	8.52	28.15	40.06	100.20
		10	0.28	0.60	4.23	8.45	27.77	39.52	97.80

註(1)本表適用於起動頻率1000次/小時以内，若超出時，請與本公司洽詢。
註(2)堪用期内可作1000次之動作。
註(3)輸出轉速100rpm作用於輸出軸中心。
註(4)嗓音值測量於5比/輸入轉速3000rpm/距離1公尺/無負載運轉。
•DG655及DG785無4之減速比。
•如您所需之減速比，非表内所有，請與本公司洽詢。
•若為連續運轉使用，請與本公司洽詢。

DG 技術資料 (雙段) 減速比 16~100

規格		減速比	DG164	DG290	DG310	DG440	DG500	DG655	DG785
最大加速扭矩 (1) T2B	Nm	16	58	145	360	760	1650	3600	6100
		20	58	145	360	760	1650	3600	6100
		21	42	102	310	610	1400	3450	5050
		25	58	145	360	760	1650	3600	6100
		28	58	145	360	760	1650	3600	6100
		31	42	115	300	630	1600	3600	6000
		35	58	145	360	760	1650	3600	6100
		40	58	145	360	760	1650	3600	6100
		50	58	145	360	760	1650	3600	6100
		61	46	115	285	560	1400	2850	4820
		70	55	130	335	700	1500	3350	5050
		91	33	85	255	510	1310	2800	4810
		100	36	100	260	550	1410	2800	4810
緊急停止扭矩(2) T2Not	Nm	16	115	310	700	1260	3250	8500	14500
		20	115	310	700	1260	3250	8500	14500
		21	105	260	610	1050	2800	8300	12100
		25	115	310	700	1260	3250	8500	14500
		28	115	310	700	1260	3250	8500	14500
		31	105	260	610	1100	2800	8500	14000
		35	115	310	700	1260	3250	8500	14500
		40	115	310	700	1260	3250	8500	14500
		50	115	310	700	1260	3250	8500	14500
		61	105	240	570	930	2700	7300	10500
		70	105	270	625	1100	2750	8300	13650
		91	100	220	490	850	2200	5000	10500
		100	100	220	500	900	2300	5000	10500
額定輸出扭矩 T2N	Nm	16	40	92	215	410	1080	2450	3800
		20	40	92	215	410	1080	2450	3800
		21	30	82	175	360	860	2150	3300
		25	40	92	215	410	1080	2450	3800
		28	40	92	215	410	1080	2450	3800
		31	30	72	180	370	1250	2250	3720
		35	40	92	215	410	1080	2450	3800
		40	40	92	215	410	1080	2450	3800
		50	40	92	215	410	1080	2450	3800
		61	32	72	175	370	1120	1620	2910
		70	28	88	180	405	900	1830	2820
		91	16	40	110	230	710	1600	2910
		100	18	60	125	265	800	1600	2910
額定輸入轉速 n1N	rpm	16	4000	3500	2800	3000	2500	2000	1500
		20	4000	3500	2800	3000	2500	2000	1500
		21	4000	3500	2800	3000	2500	2000	1500
		25	4000	3500	2800	3000	2500	2000	1500
		28	4000	3500	2800	3000	2500	2000	1500
		31	4000	3500	2800	3000	2500	2000	1500
		35	4000	3500	2800	3000	2500	2000	1500
		40	4000	3500	2800	3000	2500	2000	1500
		50	5000	4000	3000	3200	3000	2400	2000
		61	5000	4000	3000	3200	3000	2400	2000
		70	5500	4500	3500	3800	3300	2500	2200
		91	5500	4500	3500	3800	3300	2500	2200
		100	5500	4500	3500	3800	3300	2500	2200
最大輸入轉速 n1Max	rpm	16	6000	6000	5000	5000	4000	3500	3500
		20	6000	6000	5000	5000	4000	3500	3500
		21	6000	6000	5000	5000	4000	3500	3500
		25	6000	6000	5000	5000	4000	3500	3500
		28	6000	6000	5000	5000	4000	3500	3500
		31	6000	6000	5000	5000	4000	3500	3500
		35	6000	6000	5000	5000	4000	3500	3500
		40	6000	6000	5000	5000	4000	3500	3500
		50	6000	6000	5000	5000	3000	3500	3500
		61	6000	6000	5000	5000	4000	3500	3500
		70	6000	6000	5000	5000	4000	3500	3500
		91	6000	6000	5000	5000	4000	3500	3500
		100	6000	6000	5000	5000	4000	3500	3500
軸向負荷力(3) Famax	N	16	1650	2200	4200	6150	10000	33000	50000
		20	1650	2200	4200	6150	10000	33000	50000
		21	1650	2200	4200	6150	10000	33000	50000
		25	1650	2200	4200	6150	10000	33000	50000
		28	1650	2200	4200	6150	10000	33000	50000
		31	1650	2200	4200	6150	10000	33000	50000
		35	1650	2200	4200	6150	10000	33000	50000
		40	1650	2200	4200	6150	10000	33000	50000
		50	1650	2200	4200	6150	10000	33000	50000
		61	1650	2200	4200	6150	10000	33000	50000
		70	1650	2200	4200	6150	10000	33000	50000
		91	1650	2200	4200	6150	10000	33000	50000
		100	1650	2200	4200	6150	10000	33000	50000
精密背隙	arcmin	16	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		20	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		21	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		25	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		28	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		31	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		35	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		40	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		50	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		61	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		70	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		91	≤2	≤1	≤1	≤1	≤1	≤2	≤2
		100	≤2	≤1	≤1	≤1	≤1	≤2	≤2
標準背隙	arcmin	16	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		20	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		21	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		25	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		28	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		31	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		35	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		40	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		50	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		61	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		70	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		91	≤4	≤3	≤3	≤3	≤3	≤3	≤3
		100	≤4	≤3	≤3	≤3	≤3	≤3	≤3
扭轉剛性	Nm/arcmin	16	12	32	83	155	565	900	1380
		20	12	32	83	155	565	900	1380
		21	12	32	83	155	565	900	1380
		25	12	32	83	155	565	900	1380
		28	12	32	83	155	565	900	1380
		31	12	32	83	155	565	900	1380
		35	12	32	83	155	565	900	1380
		40	12	32	83	155	565	900	1380
		50	12	32	83	155	565	900	1380
		61	12	32	83	155	565	900	1380
		70	12	32	83	155	565	900	1380
		91	12	32	83	155	565	900	1380
		100	12	32	83	155	565	900	1380
使用壽命 LH2	h	16	20000	20000	20000	20000	20000	20000	20000
		20	20000	20000	20000	20000	20000	20000	20000
		21	20000	20000	20000	20000	20000	20000	20000
		25	20000	20000	20000	20000	20000	20000	20000
		28	20000	20000	20000	20000	20000	20000	20000
		31	20000	20000	20000	20000	20000	20000	20000
		35	20000	20000	20000	20000	20000	20000	20000
		40	20000	20000	20000	20000	20000	20000	20000
		50	20000	20000	20000	20000	20000	20000	20000
		61	20000	20000	20000	20000	20000	20000	20000
		70	20000	20000	20000	20000	20000	20000	20000
		91	20000	20000	20000	20000	20000	20000	20000
		100	20000	20000	20000	20000	20000	20000	20000
滿載時使用效率	%	16	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		20	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		21	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		25	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		28	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		31	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		35	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		40	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		50	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		61	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		70	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		91	≥94	≥94	≥94	≥94	≥94	≥94	≥94
		100	≥94	≥94	≥94	≥94	≥94	≥94	≥94
重量	kg	16	1.7	4.2	7.2	15	35	60	80
		20	1.7	4.2	7.2	15	35	60	80
		21	1.7	4.2	7.2	15	35	60	80
		25	1.7	4.2	7.2	15	35	60	80
		28	1.7	4.2	7.2	15	35	60	80
		31	1.7	4.2	7.2	15	35	60	80
		35	1.7	4.2	7.2	15	35	60	80
		40	1.7	4.2	7.2	15	35	60	80
		50	1.7	4.2	7.2	15	35	60	80
		61	1.7	4.2	7.2	15	35	60	80
		70	1.7	4.2	7.2	15	35	60	80
		91	1.7	4.2	7.2	15	35	60	80
		100	1.7	4.2	7.2	15	35	60	80
噪音值(4)	dB	16	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		20	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		21	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		25	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		28	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		31	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		35	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		40	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		50	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		61	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		70	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		91	≤60	≤62	≤65	≤65	≤66	≤68	≤68
		100	≤60	≤62	≤65	≤65	≤66	≤68	≤68
使用溫度範圍	°C	16	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		20	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		21	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		25	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		28	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		31	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		35	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		40	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		50	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		61	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		70	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		91	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
		100	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90	-10~+90
防護等級		16	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		20	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		21	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		25	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		28	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		31	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		35	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		40	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		50	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		61	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		70	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		91	IP64	IP64	IP64	IP64	IP64	IP64	IP64
		100	IP64	IP64	IP64	IP64	IP64	IP64	IP64
潤滑油		16	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		20	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		21	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		25	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		28	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		31	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		35	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		40	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		50	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		61	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		70	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		91	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
		100	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220	ISO VG220
轉動慣量	kg‧cm2	16	0.19	0.31	0.63	4.35	9.30	-	-
		20	0.16	0.30	0.61	4.28	9.10	29.00	30.05
		21	0.17	0.31	0.62	4.30	9.05	29.10	30.08
		25	0.16	0.30	0.61	4.28	9.10	29.00	30.10
		28	0.20	0.28	0.60	4.10	8.75	-	-
		31	0.18	0.32	0.63	4.30	9.12	29.05	29.00
		35	0.15	0.28	0.60	4.10	8.75	28.30	28.48
		40	0.12	0.27	0.58	4.05	8.60	-	-
		50	0.12	0.27	0.58	4.05	8.60	27.95	28.07
		61	0.13	0.28	0.59	4.10	8.70	28.05	28.07
		70	0.12	0.26	0.57	4.05	8.60	27.95	28.07
		91	0.11	0.27	0.58	4.08	8.65	27.90	28.05
		100	0.10	0.25	0.57	4.05	8.55	27.85	28.05

註(1)本表適用於起動頻率1000次/小時以内，若超出時，請與本公司洽詢。
註(2)堪用期内可作1000次之動作。
註(3)輸出轉速100rpm作用於輸出軸中心。
註(4)嗓音值測量於5比/輸入轉速3000rpm/距離1公尺/無負載運轉。
•DG655及DG785無16/28/40之減速比。
•如您所需之減速比，非表内所有，請與本公司洽詢。
•若為連續運轉使用，請與本公司洽詢。

外觀單段
外觀雙段

DG外觀尺寸 (單段 4/5 /7/10 比)[mm]

規格	DG164	DG290	DG310	DG440	DG500	DG655	DG785
※□W1 min.	70	95	120	152	210	190	240
øD1	86	118	145	179	247	300	330
øD2 (h7)	64	90	110	140	200	255	285
øD3 (h7)	40	63	80	100	160	180	200
øD4 (h7)	20	31.5	40	50	80	100	100
øD5	70	95	120.5	152.5	212.5	255	285
øD6 (F7) max.	14	19/24	32	38	48	55	60
øD7	4.5	5.5	5.5	6.6	9	13.5	13.5
øD8	79	109	135	168	233	280	310
D9	M5*P0.8	M6*P1	M6*P1	M8*P1.25	M10*P1.5	M16*P2	M20*P2.5
øD10	31.5	50	63	80	125	140	160
※L1	82	109	133.75	140.2	180	229	248.5
L2	19.5	30	29	38	50	66	75
L3	4	7	8	10	12	18	20
L4	40	51	71.25	69.2	84	81.5	123.5
L5	4	7	7	7.5	8.5	13.5	16.5
L6	8	10	10	18	23	28	35
L7	7	8	9	14	15	20	21
L8	8	12	12	12	16	20	20
L9	9	15	30.5	29.2	37.5	44.5	47
L10	18	22.5	22.5	25.8	45	40	39
L11	7	10	12	15	20	25	30
※L12	22.5	28	33.5	33	46	47	50
※L13	31.5	43	64	62.2	83.5	91.5	97

※此記號表示之尺寸視聯結之伺服馬達不同而有所變動。
本公司的產品不斷的研究﹑發展。上表所示之尺寸力求精準，若有不符，仍以實物為準，如需確實之尺寸，可洽本公司。

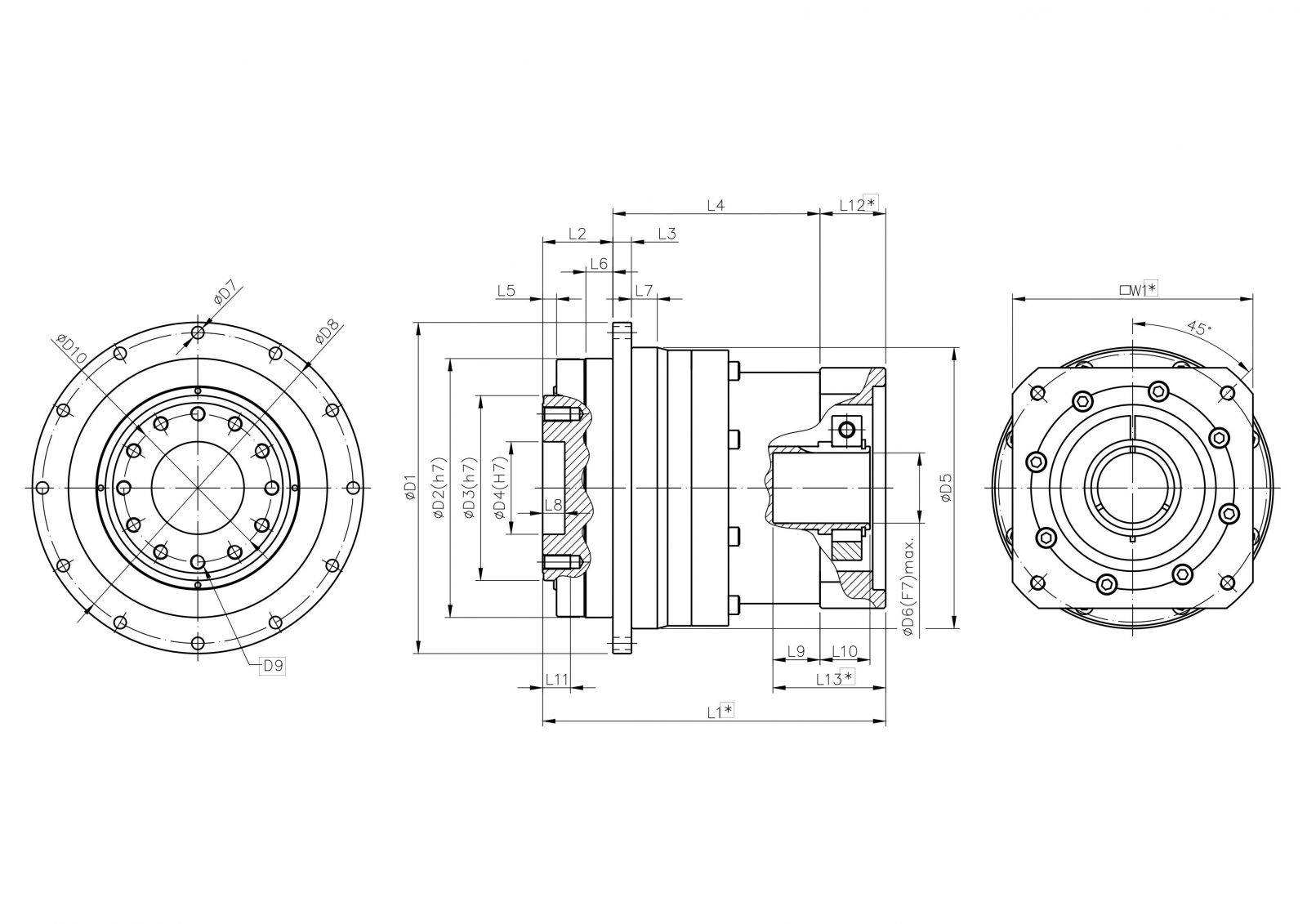

DG外觀尺寸 (雙段16~100 比)[mm]

規格	DG164	DG290	DG310	DG440	DG500	DG655	DG785
※□W1 min.	70	95	100	130	150	210	210
øD1	86	118	145	179	247	300	330
øD2 (h7)	64	90	110	140	200	255	285
øD3 (h7)	40	63	80	100	160	180	200
øD4 (h7)	20	31.5	40	50	80	100	100
øD5	70	95	120.5	152.5	212.5	255	285
øD6 (F7) max.	14	19	24	32/38	38	48	48
øD7	4.5	5.5	5.5	6.6	9	13.5	13.5
øD8	79	109	135	168	233	280	310
D9	M5*P0.8	M6*P1	M6*P1	M8*P1.25	M10*P1.5	M16*P2	M20*P2.5
øD10	31.5	50	63	80	125	140	160
※L1	108.5	139	152.75	187	208.5	300.5	310
L2	19.5	30	29	38	50	66	75
L3	4	7	8	10	12	18	20
L4	63.5	81	96.75	118.5	125	187.5	190
L5	4	7	7	7.5	8.5	13.5	16.5
L6	8	10	10	18	23	28	35
L7	7	8	9	14	15	20	21
L8	8	12	12	12	16	20	20
L9	15.5	14.5	20.5	30.5	28.5	38.8	38.8
L10	18	21	21	22.5	26.5	33.2	33.2
L11	7	10	12	15	20	25	30
※L12	22.5	28	27	30.5	33.5	47	45
※L13	38	42.5	47.5	61	62	85.2	83.8
