滾珠式內齒 BTI

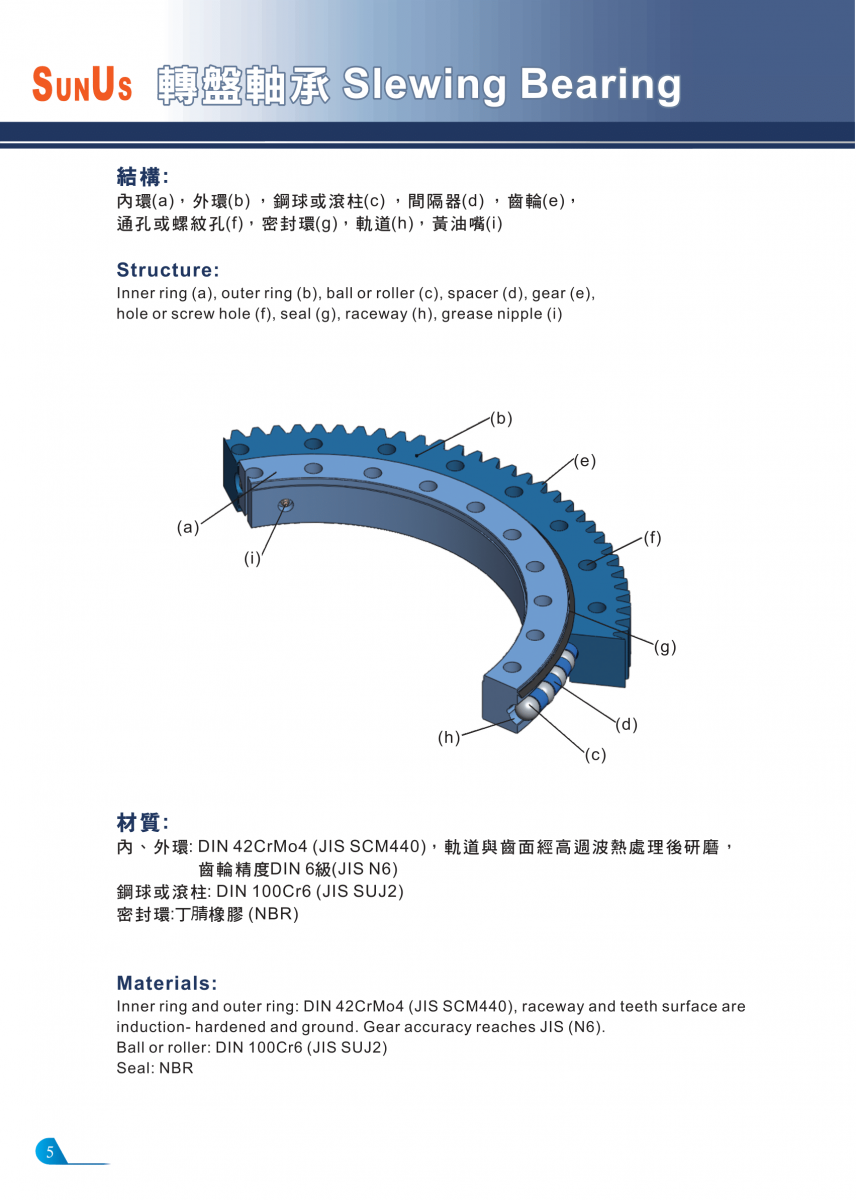

可同時承受較大的軸、徑向負荷與傾覆力矩,軸承內圈與外圈帶有安裝孔、潤滑油孔、齒輪,可以滿足各種條件的需求。 內圈與外圈滾動軌道熱處理後經研磨加工,隆低摩擦力;耐磨耗使用壽命長;高載荷能力。齒輪齒面熱處理後經研磨加工,齒面光滑、齒形精準。 除標準外亦可客製化,外徑最大可達2500mm。

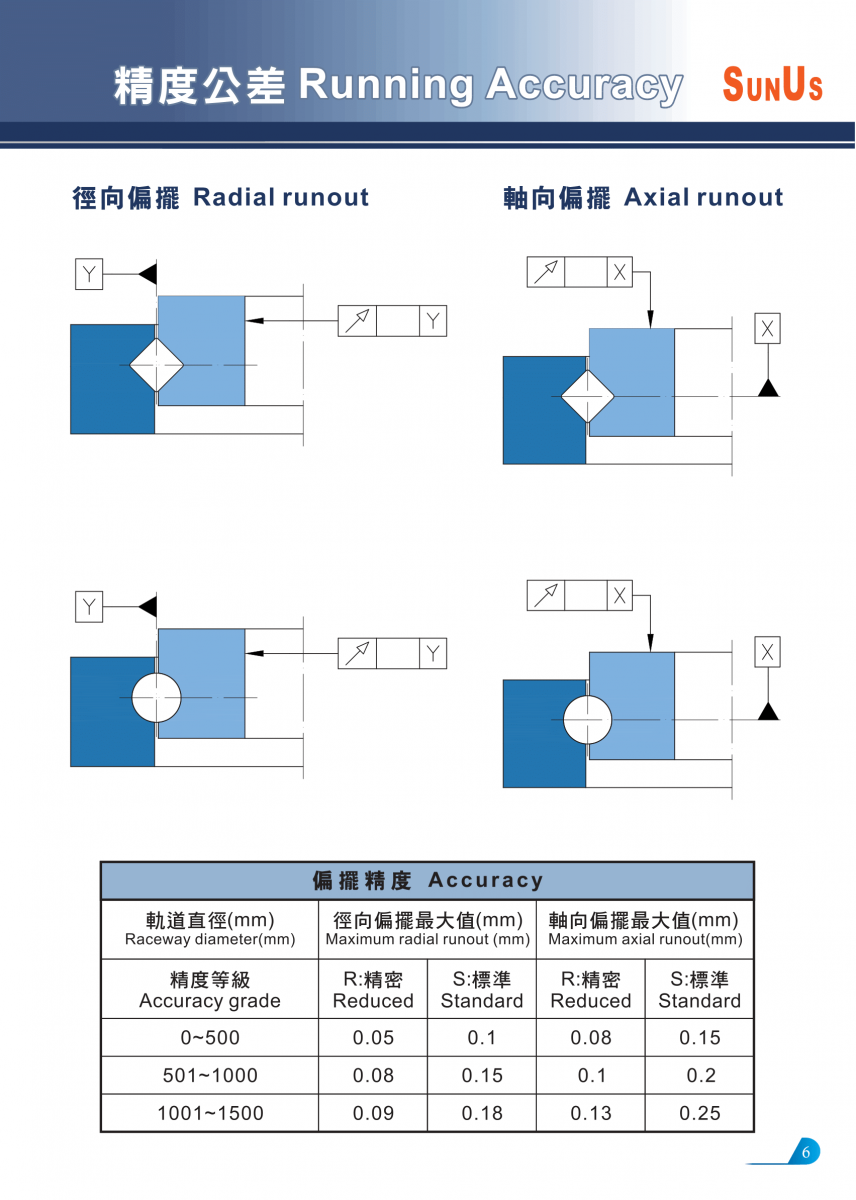

精度
精度
剛性
剛性
價位
價位
應用行業別
CNC工具機
自動化
產業機械
工程機械
高載荷能力
高剛度實現堅固的軸承應用
低摩擦
長使用壽命
表面保護和耐腐蝕

立刻與我們諮詢
 (本產品無單、雙段之分)

件號       尺寸             安裝孔                           齒輪尺寸             齒輪許用力         軸向負擔       重量
                                                                                                                      外環             內環                     節圓直徑 模數 尺數 移位量 額定 最大 動態 靜態
                    dm             Da             di             H             H1             H2             H3             Le             Ne             Be             Li       Ni Bi       t             N1             D             m             z             x.m             Tfn             Tfmax             C             Co
                    mm             mm                                         mm                mm             mm                           mm                                         mm             KN             KN             kg
BTI.20.0414 414 486 326.5 56 44.5 44.5 28 460 24 13.5 375 24  M12  24  3 335 5 67 +0.75 16 46 209 1010 31
BTI.20.0544 544 616 445.2 56 44.5 44.5 28 590 32 13.5 505 32 M12 24  4 456 5 76 +0.6 17 50 233 1350 42
BTI.20.0644 644 716 547.2 56 44.5 44.5 28 693 36 13.5 605 36 M12 24 4 558 6 93 +0.6 21 56 248 1580 50
BTI.20.0744 744 816 649.2 56 44.5 44.5 28 790 40 13.5 705 40 M12 24 4 660 6 110 +0.6 21 56 262 1840 58
BTI.20.0844 844 916 737.6 56 44.5 44.5 28 890 40 13.5 805 40 M12 24 4 752 8 94 +0.8 25 72 276 2100 59
BTI.20.0944 944 1016 841.6 56 44.5 44.5 28 990 44 13.5 905 44 M12 24 4 856 8 107 +0.8 25 72 286 2340 76
 (本產品無單、雙段之分)

件號       尺寸             安裝孔                           齒輪尺寸             齒輪許用力         軸向負擔       重量
                                                                                                                      外環             內環                     節圓直徑 模數 尺數 移位量 額定 最大 動態 靜態
                    dm             Da             di             H             H1             H2             H3             Le             Ne             Be             Li       Ni Bi       t             N1             D             m             z             x.m             Tfn             Tfmax             C             Co
                    mm             mm                                         mm                mm             mm                           mm                                         mm             KN             KN             kg
BTI.20.0414 414 486 326.5 56 44.5 44.5 28 460 24 13.5 375 24  M12  24  3 335 5 67 +0.75 16 46 209 1010 31
BTI.20.0544 544 616 445.2 56 44.5 44.5 28 590 32 13.5 505 32 M12 24  4 456 5 76 +0.6 17 50 233 1350 42
BTI.20.0644 644 716 547.2 56 44.5 44.5 28 693 36 13.5 605 36 M12 24 4 558 6 93 +0.6 21 56 248 1580 50
BTI.20.0744 744 816 649.2 56 44.5 44.5 28 790 40 13.5 705 40 M12 24 4 660 6 110 +0.6 21 56 262 1840 58
BTI.20.0844 844 916 737.6 56 44.5 44.5 28 890 40 13.5 805 40 M12 24 4 752 8 94 +0.8 25 72 276 2100 59
BTI.20.0944 944 1016 841.6 56 44.5 44.5 28 990 44 13.5 905 44 M12 24 4 856 8 107 +0.8 25 72 286 2340 76
  • 金屬加工設備
  • 風力發電機
  • 隧道掘進機
  • 挖掘機
  • 林業車輛
  • 軌道車輛
  • 碼頭和甲板起重機
  • 移動起重機
  • 水處理設備
  • 灌瓶系統
  • 物料輸送
  • 船艙
  • 海上浮標
  • 堆料機/取料機
  • 監控系統(例如雷達、攝像頭)
  • 醫療設備
  • 潮汐渦輪機
